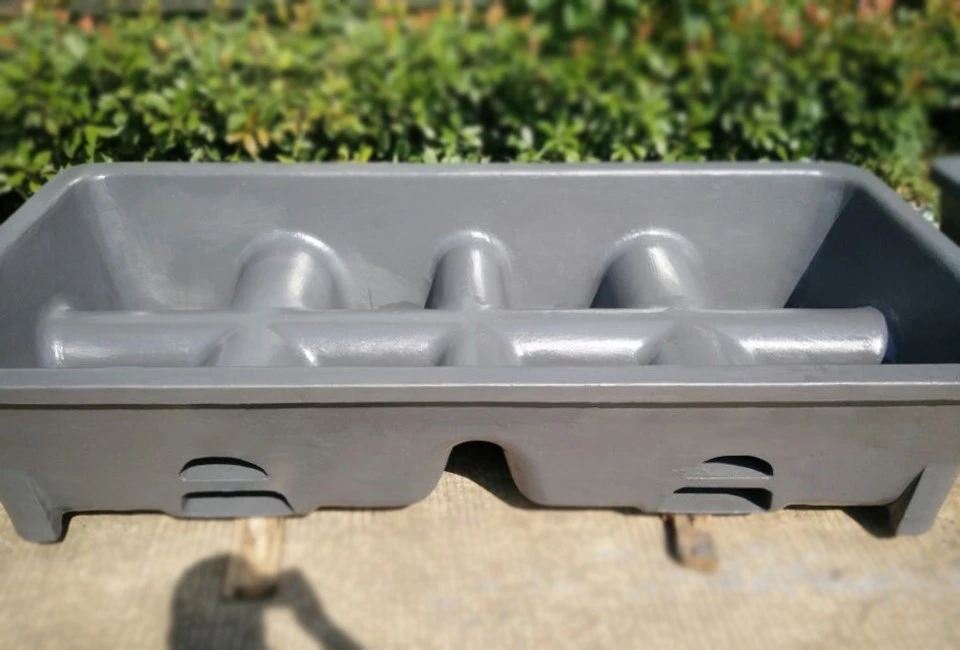

のデザイン 複数のチャンバーを備えた種蒔き型アルミ水の流れの最適化を考慮し、充填時と冷却時の均一性を確保し、高品質なアルミブロックを製造します。 また、各チャンバーには供給口と排出口があり、スムーズに動作しながらアルミニウム水の冷却時間を短縮できます。また、複数のチャンバーを備えた種まき型は複数のアルミニウム水ブロックを同時に処理できるため、生産時間と人材の必要性が削減され、大きな経済的メリットがもたらされます。鋳物工場へ。 次に、複数のチャンバーを備えた種蒔きモールドの利点について説明します。
複数のチャンバーを持つ雌豚の型はどのように機能しますか?
マルチキャビティソーモールドは、コープとドラッグ内に 2 つ以上のモールドインプレッションを含む特殊なタイプのモールドです。 方法の内訳は次のとおりです。複数のチャンバーを備えた種まきモールド作品:
複数の金型印象:形状ごとに 1 つの突起を生成するシングルピットモールドとは異なり、マルチキャビティの種まきモールドには、特定のデザインで編成されたいくつかの形状印象があります。 この設計は、スペースの有効利用と金型の一般的なサイズの制限を考慮して、キャビティ間の分散を促進します。
均一な供給システム:各キャビティへの一貫した金属の流れを確保するために、単一のスプルーおよびランナー システムを使用して金型内のすべてのキャビティに金属を供給します。 スプルーは、液体金属が金型に入る主要なチャネルとして充填され、スプリンターは金属を個々のキャビティごとに適切に供給します。
金属の分布:各キャビティにつながる小さな開口部であるインゲートは、すべての金型の印象全体に溶融金属を均等に分配するために戦略的に配置されています。 これにより、各キャビティが均一に充填され、一貫した鋳造品質が得られます。
適切な通気:複数のチャンバーを備えた種まきモールドでは、モールドのすべての領域からガスを逃がすことができるため、十分な通気が重要です。 適切に設計された通気口は、ガス気孔などの欠陥を防止し、鋳造品の品質を保証します。
効率的な抽出:金属が硬化し、投影システムが完成すると、鋳物が型から取り出されます。 一部の生産作業では、このプロセスは機械やロボットを利用して自動化されており、鋳型から鋳物を効率的に取り外すことができます。
複数のチャンバーを備えた種ソーモールドを利用することで、メーカーは 1 回の鋳造サイクルで複数の高品質の鋳物を生産することができ、生産性を大幅に向上させることができます。 均一な供給システム、適切な金属分布、効果的な通気の使用により、すべてのキャビティにわたって一貫した鋳造品質が保証されます。
複数個取り金型は生産性にどのようなメリットをもたらしますか?
複数キャビティ金型を利用する基本的な利点は、熟練度が大幅に向上し、単一キャビティ金型に比べて結果が異なって現れることです。 生産性に関する主な利点は次のとおりです。複数のチャンバーを備えた種まきモールド:
生産量の増加:多個取り金型は、単一の金型でさまざまな鋳物を同時に作成することを考慮しており、歩留まりの大幅な向上を促します。 たとえば、4- キャビティ金型では、同様の処理時間と作業量で単一キャビティ金型の 4 倍の数の鋳物を作成できる可能性があります。
成形時間の短縮:複数のキャビティが同時に充填されるため、複数キャビティの金型では、突出当たりの一般的なトリム時間が短縮されます。 この効率の向上により、サイクルタイムが短縮され、生産スループットが向上します。
最適化された溶解炉時間:複数個取りの金型を使用すると、製造される 1 個あたりの炉内で金属を溶解するのに必要な時間を最小限に抑えることができます。 1 サイクルで複数の部品を鋳造できるため、溶解装置とエネルギー資源をより効率的に利用できます。
仕上げ作業の削減:マルチキャビティ金型は、単一の金型で複数の鋳物を製造することにより、部品ごとに必要な仕上げ作業の量を削減します。 これにより人件費が節約され、鋳造後の加工段階が合理化されます。
パターンのコスト償却の加速:複数個取りの金型を使用すると生産量が増加するため、より多くの鋳造を行った場合にパターンコストをより迅速に償却することができます。 このコスト効率の利点により、鋳造作業全体の収益性が向上します。
量産能力:複数キャビティ金型は、迅速な結果が極めて重要な大量生産の状況に適しています。 より限られた期間内でさまざまな高品質の鋳物を効率的に製造できる能力により、メーカーは生産的かつ真にニーズを満たすことができます。
要約すると、マルチキャビティ金型の使用は、生産量の増加、成形時間の短縮、炉利用の最適化、仕上げ労働の削減、パターンのコスト回収の加速、量産能力の強化など、生産性の大幅なメリットをもたらします。 これらの利点により、多数個取り金型は、鋳造作業の効率と競争力を高めるための貴重な資産となります。
複数のチャンバーを備えた種まきモールドの主な設計上の考慮事項は何ですか?
複数のチャンバーを備えた種蒔き型の実装を成功させるには、その利点を最大化するための綿密な設計上の考慮事項が必要です。 考慮すべき主要な計画コンポーネントは次のとおりです。
バランスの取れた流路と注入口のサイジング:キャビティ内の溶融金属の早期凍結を防ぐために、バランスの取れた流路と適切なサイズの注入口を確立することが重要です。 これにより、すべての印象が均一に充填され、不完全な鋳造などの欠陥が防止されます。
ガス用の適切な通気口:すべての印象からのガスの排出を促進するために、適切な通気装置を組み込む必要があります。 強制的な通気により、気孔などのガス関連の問題を未然に防ぎ、すべてのキャビティ内の鋳物の信頼性を保証します。
ライザーとチラーの戦略的な配置:ライザーとチラーは、すべてのキャビティに効果的に供給し、一貫した凝固を促進し、収縮関連の欠陥の可能性を減らすために戦略的に配置する必要があります。 これにより、すべての金型印象全体で均一な冷却と固化が保証されます。
強化された剛性:複数キャビティの金型は、さまざまな面で液体金属によって加えられる歪みに耐えられるよう、柔軟性を強化して計画する必要があります。 この根底にある信頼性は、投影システム中に金型の評判を維持するための基礎となります。
より高い収縮ひずみの考慮:この計画は、金型内のさまざまな問題領域によって生じるより高い収縮ひずみを表す必要があります。 これらの変数を考慮することで、破断やねじれなどの収縮に関連した逸脱のリスクを軽減できます。
品質の一貫性を保つための標準化されたインプレッション:すべてのキャビティにわたる印象を標準化することで、鋳造品の品質の一貫性が保証されます。 これには、一貫した寸法、表面仕上げ、その他の重要な特性を維持することが含まれます。
金型を分離するためのきれいなパーティング ライン:パーティングラインを容易に設計することで、鋳物を取り出す際に金型の半分をきれいに分離することが容易になります。 これにより、脱型プロセスが簡素化され、全体的な効率が向上します。
各キャビティ全体で欠陥なく健全な鋳物を確実に製造するには、思慮深く徹底的な設計が不可欠です。 高度なシミュレーションおよびモデリング ツールを利用すると、レイアウトと構成の最適化に役立ちます。複数のチャンバーを備えた種まきモールド、最終的には実装の成功とパフォーマンスに貢献します。
複数のチャンバーを備えた種蒔き型の制限とは何ですか?
多数個取り金型には重要な利点がありますが、同時に考慮すべき特定の障害も伴います。
設計の複雑さの増加:複数のキャビティを持つ雌豚の型の制限の 1 つは、複数のキャビティのゲート、通気、およびフレームワークの管理を計画する際の複雑さです。 すべてのキャビティ全体で均一な金属の流れと凝固を確保するには、慎重なエンジニアリングと細心の注意を払った設計の考慮が必要です。
より高い欠陥率:投影システム中に金型のいずれかのセグメントが充填不足または不足していると仮定すると、作成される部品の不完全率が高くなる可能性があります。 すべてのピットで信頼性の高い充填と硬化を維持することは、収縮、気孔、鋳物の欠陥などの欠陥を避けるための基本です。
大型ツールのコスト:複数キャビティ金型の作成には通常、より大きな工具や金型が必要となるため、単一キャビティ金型と比較して組み立てコストが高くなる可能性があります。 ツールやギアに対する潜在的な関心は非常に大きく、作成にかかる一般的な費用に影響を与える可能性があります。
多様な鋳物を作る難しさ：複数キャビティの金型では、各キャビティでさまざまな鋳物を同時に製造する際に課題に直面する場合があります。 設計上の制限とすべてのキャビティにわたる均一性の要件により、同じ金型内でさまざまな部品を作成する柔軟性が制限される場合があります。
熱の不均衡の可能性:多数個取りの金型内部の高温で不規則な特性により、液体金属の不均一な冷却と硬化が促進され、鋳造品に内部負担や層状のエラーが発生する可能性があります。 さまざまなセグメントにわたる暖かい要素を監視することは、重要な試練となります。
サイズと重量の制限:複数のキャビティを持つ雌豚の型には、効果的に作成できる不可解な部品のサイズと重量に制限がある可能性があります。 大型で複雑なコンポーネントは、金型の設計、材料の流れ、複数のキャビティにわたる構造の完全性の点で課題を引き起こす可能性があります。
金属特性の制御:複数個取りの金型のすべてのセグメントにわたって、温度、組織、機械的品質などの安定した金属特性を保証することは困難な場合があります。 金属特性の多様性は、鋳造品の品質と仕上がりに影響を与える可能性があります。
これらの制限に対処するには、追加のエンジニアリング努力、細心の注意を払ったプロセス制御、および生産ニーズと部品設計の慎重な検討が必要です。 潜在的な課題や制限を軽減しながら、その利点を最大化するには、複数キャビティの雌豚モールドの採用の実現可能性と実用性を評価することが不可欠です。
結論
中程度から大量の生産量の場合、複数のチャンバーを備えた種まきモールド生産性と効率を大幅に向上させます。 ただし、デザイナーは複数の印象のバランスを取る複雑さを考慮し、シミュレーションと厳密さを通じて潜在的な欠陥を軽減する必要があります。 マルチキャビティ金型の導入が成功すると、コストを削減しながら生産量を増加させることを目指す鋳造工場にとって大きな利益がもたらされます。 弊社の種蒔き型について詳しく知りたい場合は、下記までお問い合わせください。tech@huan-org.
参考文献:
ビーリー、P. (2001)。 鋳造技術。 オックスフォード、ボストン: バターワース・ハイネマン。
ブラウン、JR (2000)。 フォセコ鉄鋳物師のハンドブック。 オックスフォード、ボストン: バターワース・ハイネマン。
PL、ジェイン (2009)。 鋳造技術の原理。 ニューデリー: タタ・マグロウヒル教育。
ジョーンズ、S. (2002)。 シェルモールドの材料とプロセスの進歩。 海洋工学会論文誌、114(2)、77-83。
カルパクジャン、S. & シュミット、SR (2014) 製造工学と技術。 ニュージャージー州アッパーサドルリバー：ピアソン。
