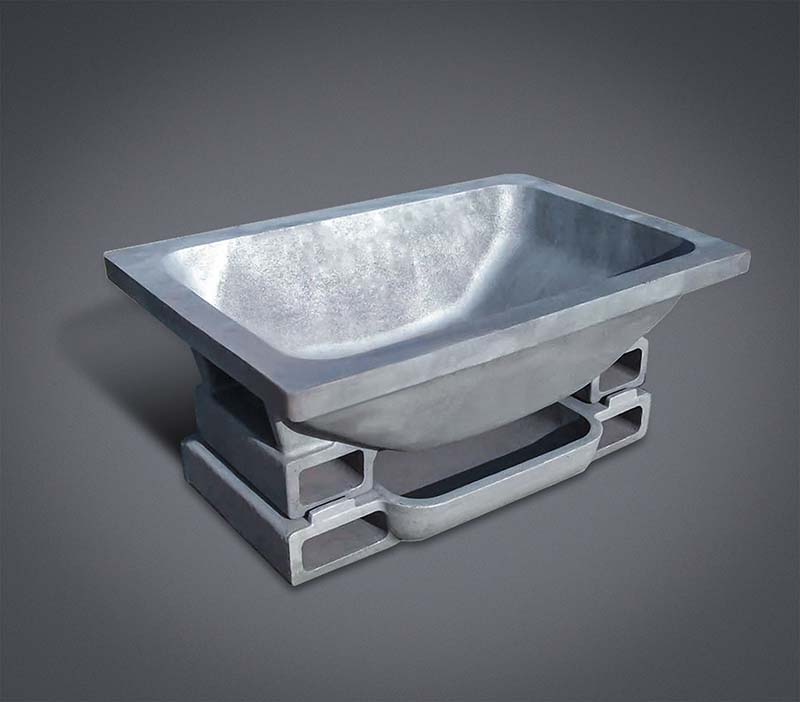

のデザイン 鋼鋳造ドロスパンドロスの収集と濾過の効率に影響を及ぼし、ドロスが取鍋や鋳型に持ち込まれると不純物となり、鋳物の純度や品質が低下し、スクラップにつながります。 また、ドロスは取鍋、コンベア、炉の耐火物を腐食させ、コストを上昇させます。 したがって、定期的な点検とメンテナンスは排水口の滞留や詰まりを防ぐのに役立ち、非常に必要な手順でもあります。
コレクションを強化するドロスパンの設計要素
の仕事鋼鋳造ドロスパンドロスが金属の流れに再び入らないように、ドロスを効果的に捕らえて保持することです。 ドロスの収集を強化し、金属の歩留まりを向上させる、ドロスパンの主要な設計要素を次に示します。
サイズ：ドロスパンの表面積と容量が大きいため、ドロス捕捉の確率と量が向上します。 パンのサイズは、予想されるドロスの量に基づいて決定する必要があります。
形：長方形のパンは、正方形のデザインに比べてドロスがより均一に広がります。 均一な被覆により、ドロスを完全に捕捉します。
スロープ：角度の付いたパンを使用すると、ドロスが下り坂の収集ゾーンに流れ込み、簡単に除去できます。 30-45 度の傾斜が最適です。
リップ：延長されたリップ長またはフレア形状により、ドロス捕捉領域が最大化されます。 唇は流れの真下または周囲に突き出ています。
コーティング：窒化チタンなどのこびりつき防止コーティングにより、ドロが鍋の表面に付着するのを防ぎ、簡単に取り除くことができます。
排水：ドレン穴により、溶鋼が炉に逆流し、損失が防止されます。 ドロスは取り残される。
適切なサイジング、角度、主要な設計機能を組み込んでいます。鋼鋳造ドロスパン浮遊スラグと酸化物の効率的な分離と収集を強化し、最終的に金属収量とプロセス効率を最大化する上で重要な役割を果たします。
ドロス除去の改善により金属の歩留まりがどのように増加するのでしょうか?
ドロスパンがドロスを最大限に捕捉するように設計されている場合、それは鋳造歩留まりと生産性の向上に直接つながります。
スクラップの削減:ドロスキャリーオーバーが少ないということは、不純物や欠陥のために不合格になる鋳造品が少ないことを意味します。 これにより、コストのかかるやり直しやスクラップが削減されます。
炉収量:ドロスは再吸収されるのではなく除去されるため、よりきれいな鋼が各炉の熱から注ぎ出されます。
取鍋寿命：移送取鍋へのドロスの侵入を防ぐことで侵食が軽減され、取鍋の耐用年数が長くなります。
トラフ/洗濯摩耗:捕捉されたドロスにより注湯トラフの摩耗が減少し、メンテナンスサイクルが延長されます。
耐火寿命:炉内へのドロスの持ち戻りを阻止することで、ライニングの溶解を防ぎます。 これにより、再ライニング間のキャンペーンが延長されます。
エネルギーの節約:ドロスを溶銑から分離することで熱損失が減少するため、エネルギーコストが削減されます。
メルトロス:排水穴により残留鋼材の滞留が防止され、損失ではなく鋳造用に回収されます。
パンからのドロス除去の強化は、スクラップの最小化、炉の歩留まりの向上、取鍋とトラフの寿命の延長、耐火物の保存、エネルギーコストの削減により、金属の歩留まりと生産性の向上につながります。 この最適化により、きれいな鋼が確実に注入され、不良品が最小限に抑えられ、鋳造プロセス全体の歩留まりが最大化されます。
代替ドロスパン設計
固定された長方形のパンが最も一般的ですが、他のものもあります。鋼鋳造ドロスパンデザインには以下が含まれます:
関節式パン:パンが回転してドロスを収集バケツに傾けます。 サーボモーターにより正確な傾斜制御が可能です。
回転パン:モーター駆動のパンが注ぐ流れに沿って回転し、清潔な収集エリアを継続的に露出させます。
トラベルパン：アクチュエータのパンはストリームを横切って動的にドロスを除去します。
磁気パン:パンの下の電磁石が上向きの力を加えて、捕らえられたドロスを排出するまで保持します。
ベルトパン:連続ベルトパンは、新しい収集表面を露出させながら、ドロスを回転させてリップから遠ざけます。
関節式パン、回転パン、移動パン、磁気パン、ベルト パンなどの代替ドロス パン設計にも特定の利点がありますが、一般的には、シンプルさ、信頼性、費用対効果の点から、標準の固定長方形パンが好まれます。 これらの設計はほとんどの鋳造工場のニーズを適切に満たしており、ドロス除去に適した選択肢となっています。
結論
鋼鋳物ドロスパン設計は、鋼鋳物の製造において不純物を最大限に除去するために重要です。 パンのサイズ、形状、傾斜、コーティング、排水などの重要な要素を考慮することで、スラグを効率的に収集して保持するようにドロスパンを設計できます。 ドロスを効果的に捕捉することで、酸化物や非金属による鋳造ストリームの汚染や炉や取鍋の浸食を防ぎ、高い歩留まりを維持します。 適切なドロスパンの選択と設計により、生産性と収益性の両方が向上します。 適切なスラグトレイが必要な場合は、Huan-tai が良い選択になります。下記までお問い合わせください。tech@huan-tai.org.
参考文献:
1. Xu, W.、Liu, X.、Liu, B.、Tang, H.、Jiang, H. (2018)。 鋳型に注ぐ前に表面の酸化層を除去することにより、鋼鋳造の表面品質を改善します。 AFS トランザクション、26、ページ545-552。
2. サハイ、Y. およびアスクヘダ、A. (2007)。 非結合ドロス - 形成メカニズムと防止方法。 AFS トランザクション、89、ページ463-476。
3. Garat, M. および Arana, JL (2002)。 アルミニウムの溶解プロセスで形成されるさまざまな種類のドロスの理解に貢献します。 Journal of Materials Science、37(18)、pp.3883-3887。
4. Piepel, GF、Visnapuu, A.、Oja, A.、Kolats, M. (2009)。 さまざまなドロス収集システムの評価。 AFS トランザクション、26、ページ487-494。
5. サハイ、Y. およびエミ、T. (1996)。 モールドフラックスドロスの鋼品質と生産性への影響。 Iron and Steelmaker、23(1)、pp.43-50。
6. Zhang、L.、トーマス、BG、サスマン、RC (1994)。 鋼の特性に対するモールドフラックスドロスの影響。 Iron and Steelmaker、21(12)、pp.41-46。
